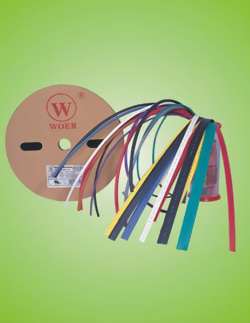

Универсальная высококачественная термоусаживаемая трубка, подавляющая горение
W-1-PT - Трубка со стенками нормальной толщины
W-1-PTCB - Трубка с тонкими стенками
Рабочая температура: от -55 °C до +125 °C.
Другое название: ТСТ
Температура усадки: Начало при 70 °C, и полная усадка при 115 °C.
Существующие размеры: Диаметр от 0,6 до 180 мм. (от 3/64 до 5 дюймов и более), возможно изготовление специальных размеров на заказ.
Коэффициент усадки: 2:1 (Опционально 3:1)
Продольная усадка: менее 8 %
Соответствует требованиям RoHS.
Доступные цвета: Черный, Красный, Желтый, Зеленый, Фиолетовый, Серый, Голубой, Прозрачный, Желто-зеленый, белый. Возможно производство трубок иных цветов по согласованию с заказчиком.
Аналоги: F-32 (Sumitomo)
Универсальная термоусаживаемая трубка с подавлением горения - новый, современный, дружественный к окружающей среде продукт. Благодаря специально разработанной формуле, на основе высокомолекулярных полимеров, трубка обладает выдающимися свойствами: хорошей гибкостью, высокой скоростью усадки, негорючестью, стабильным качеством. Эти свойства позволяют использовать трубку в любой отрасли электротехники, радио/теле коммуникациях, автомобилестроении, приборостроении и т.д для изоляции проводов и контактов, защиты от коррозии, покрытия металлической арматуры, защиты антенн, маркировки кабелей и т.д. Рекомендуем эту трубку в качестве универсальной термоусаживаемой трубки с подавлением горения для применения в любых отраслях промышленности.
Отличие модификации W-1-PTCB от W-1-PT заключается только в уменьшении толщины стенки.
Трубка W-1-PT поставляется на Российский рынок под маркой TCT. В целом это идентичные продукты, но при производстве трубки для Российского рынка применяются дополнительные жесткие требования, связанные с использованием только высококачественного исходного сырья, общим контролем качества, увеличением толщины стенок и другими нюансами (упаковка, маркировка, размерный ряд), улучшающими потребительские свойства.
ВНИМАНИЕ! Трубка W-1-PT (TCT) - это высококачественный продукт. Как как и у любой другой качественной продукции, у наших товаров стали появляться подделки - предлагаемые в интернете, на рынках, в регионах. Существует ряд компаний, которые никогда не покупали у нас продукцию под брендами WOER или ТСТ но, тем не менее, пытаются предлагать аналогичные товары своим покупателям. Нам приходится констатировать, что либо такая продукция не имеет отношение к компании WOER, либо это контрабанда, со всеми вытекающими последствиями.
Вся продукция компании WOER поставляется нами в Россию легально, с соблюдением ВСЕХ таможенных правил и процедур. В случае, если у Вас возникли подозрения в легальности происхождения и качестве предлагаемой Вам продукции под брендами WOER или TCT - обратитесь к нам. Мы сможем подтвердить или опровергнуть легальность этого товара.
Технические характеристики
| Технические параметры |
Значение |
Технические параметры |
Значение |
| Удлинение до разрыва |
460 % минимум |
Объемное электрическое сопротивление |
1015 Ом/см |
| Диапазон рабочих температур |
от -55 °С до +125 °С |
Предел прочности |
14.8 МПа |
| Температура усадки |
от +70 °С до +115 °С |
Коэффициент усадки |
2:1 |
| Диэлектрическая прочность |
>15 (17) кВ/мм |
Горючесть |
Подавление горения |
Результаты тестирования
| Характеристики |
Метод тестирования |
Требования стандарта |
Реальные показатели |
| Физические |
Прочность на растяжение (мПа) |
GB/T 1040 |
>10.4 |
14,8 |
| Удлинение перед разрывом % |
GB/T 1040 |
>200 |
460 |
| Прочность на растяжение после старения (мПа) |
UL224
158°C x 168 часов |
>7.3 |
14,5 |
| Продольное растяжение после старения % |
UL224
158°C x 168 часов |
>100 |
480 |
| Сопротивление нагреву |
UL224
250°C x 4 часа |
Отсутствие растяжений и трещин |
Тест пройден |
| Морозостойкость |
UL224
-30°C x 4 часа |
Отсутствие трещин |
Тест пройден |
| Электрические |
Электрическая прочность диэлектрика (кВ/мм) |
GB/T 1408 |
>15 |
17 |
| Испытание на электрическую прочность (вольт) |
150 В |
UL224 |
>1500 |
Тест пройден |
| 600V |
UL224 |
>2500 В |
Тест пройден |
| Электрическое сопротивление (Ом/см) |
GB 1410 |
>1x1014 |
1x1015 |
| Химические |
Коррозия |
UL224
158°C x 168 часов |
Отсутствие коррозии |
Тест пройден |
| Коррозия в контакте с медью |
UL224
158°C x 168 часов |
Отсутствие коррозии |
Тест пройден |
| Горючесть |
UL224 |
VW—1 |
Тест пройден |
Спецификация термоусаживаемой трубки W-1-PT
| Размер трубки |
Размеры до усадки |
Размеры после усадки |
Усадкана материалы диаметром от/до (мм) |
Упаковка: нарезка по 1 м. (шт в упак.) |
Упаковка рулоны, м. |
| в мм |
в дюймах |
Внутренний диаметр до усадки в мм, d1 |
Толщина стенки до усадки мм, s1 |
Внутренний диаметр после усадки мм, d2 |
Толщина стенки после усадки мм, s2 |
| Ø0,8 |
3/64 |
1.0±0.2 |
0.13±0.05 |
0.5 |
0.22±0.05 |
0.6-0.8 |
100 |
200 |
| Ø1,0 |
1/16 |
1.5±0.3 |
0.18±0.05 |
0.65 |
0.28±0.05 |
0.75-0.9 |
100 |
200 |
| Ø1,5 |
- |
2.0±0.3 |
0.18±0.05 |
0.85 |
0.32±0.05 |
0.95-1.4 |
100 |
200 |
| Ø2,0 |
3/32 |
2.5±0.3 |
0.18±0.05 |
1.0 |
0.35±0.05 |
1.1-1.8 |
100 |
200 |
| Ø2,5 |
- |
3.0±0.3 |
0.20±0.05 |
1.25 |
0.38±0.05 |
1.35-2.3 |
100 |
200 |
| Ø3,0 |
1/8 |
3.5±0.4 |
0.20±0.05 |
1.50 |
0.40±0.05 |
1.6-2.7 |
100 |
200 |
| Ø3,5 |
- |
4.0±0.4 |
0.20±0.05 |
1.75 |
0.42±0.05 |
1.85-3.2 |
100 |
200 |
| Ø4,0 |
- |
4.5±0.4 |
0.23±0.05 |
2.00 |
0.45±0.05 |
2.1-3.6 |
100 |
200 |
| Ø4,5 |
3/16 |
5.0±0.4 |
0.23±0.05 |
2.25 |
0.50±0.08 |
2.35-4.0 |
100 |
100 |
| Ø5,0 |
- |
5.5±0.4 |
0.23±0.05 |
2.50 |
0.50±0.08 |
2.6-4.5 |
100 |
100 |
| Ø6,0 |
1/4 |
6.5±0.4 |
0.28±0.05 |
3.00 |
0.55±0.08 |
3.1-5.4 |
100 |
100 |
| Ø7,0 |
- |
7.5±0.4 |
0.28±0.05 |
3.50 |
0.55±0.08 |
3.7-6.3 |
50 |
100 |
| Ø8,0 |
- |
8.5±0.5 |
0.28±0.05 |
4.00 |
0.60±0.08 |
4.2-7.2 |
50 |
100 |
| Ø9,0 |
3/8 |
9.5±0.5 |
0.30±0.08 |
4.50 |
0.60±0.08 |
4.7-8.0 |
50 |
100 |
| Ø10,0 |
- |
10.8±0.5 |
0.30±0.08 |
5.00 |
0.60±0.08 |
5.2-9.0 |
50 |
100 |
| Ø11,0 |
- |
11.5±0.5 |
0.30±0.08 |
5.50 |
0.60±0.08 |
5.7-10.0 |
50 |
100 |
| Ø12,0 |
1/2 |
12.5±0.5 |
0.30±0.08 |
6.00 |
0.60±0.08 |
6.2-11.0 |
50 |
100 |
| Ø13,0 |
- |
13.5±0.5 |
0.33±0.10 |
6.50 |
0.65±0.08 |
6.7-12.0 |
30 |
100 |
| Ø14,0 |
- |
14.5±0.5 |
0.35±0.10 |
7.00 |
0.65±0.08 |
7.3-13.0 |
25 |
100 |
| Ø15,0 |
- |
15.5±0.6 |
0.38±0.12 |
7.50 |
0.70±0.08 |
7.8-14.0 |
25 |
100 |
| Ø16,0 |
- |
16.5±0.6 |
0.38±0.12 |
8.00 |
0.70±0.08 |
8.3-15.0 |
25 |
100 |
| Ø17,0 |
- |
17.5±0.6 |
0.38±0.12 |
8.50 |
0.70±0.08 |
8.8-16.0 |
25 |
100 |
| Ø18,0 |
3/4 |
19.0±0.7 |
0.40±0.15 |
9.00 |
0.80±0.15 |
9.3-17.0 |
25 |
100 |
| Ø20,0 |
- |
21.5±0.7 |
0.40±0.15 |
10.00 |
0.80±0.15 |
10.4-19.0 |
25 |
100 |
| Ø22,0 |
- |
23.5±0.7 |
0.42±0.15 |
11.00 |
0.80±0.15 |
11.4-21.0 |
25 |
100 |
| Ø25,0 |
1 |
25.6±0.7 |
0.45±0.15 |
12.50 |
0.90±0.15 |
12.8-24.0 |
25 |
50 |
| Ø28,0 |
11/4 |
29.0±0.7 |
0.45±0.15 |
14.00 |
0.90±0.15 |
14.4-29.0 |
20 |
50 |
| Ø30,0 |
- |
31.5±0.7 |
0.45±0.15 |
15.00 |
0.95±0.15 |
16.0-29.0 |
20 |
50 |
| Ø35,0 |
- |
36.5±0.7 |
0.50±0.15 |
17.50 |
1.00±0.15 |
18.0-34.0 |
20 |
50 |
| Ø40,0 |
11/2 |
41.5±0.7 |
0.50±0.15 |
20.00 |
1.00±0.15 |
21.0-39.0 |
10 |
50 |
| Ø45,0 |
- |
46.5±0.7 |
0.50±0.15 |
22.50 |
1.00±0.15 |
23.5-44.0 |
10 |
50 |
| Ø50,0 |
2 |
51.5±0.7 |
0.50±0.15 |
25.00 |
1.00±0.15 |
26.0-49.0 |
10 |
25 |
| Ø60,0 |
- |
От 60 и более |
0.60±0.15 |
30.00 |
1.55±0.20 |
35.0-55.0 |
10 |
25 |
| Ø70,0 |
- |
От 70 и более |
0.70±0.15 |
35.00 |
1.60±0.20 |
40.0-65.0 |
5 |
25 |
| Ø80,0 |
3 |
От 80 и более |
0.75±0.15 |
40.00 |
1.70±0.20 |
45.0-75.0 |
5 |
25 |
| Ø90,0 |
- |
От 90 и более |
0.75±0.20 |
45.00 |
1.90±0.20 |
50.0-88.0 |
5 |
25 |
| Ø100,0 |
4 |
От 100 и более |
0.80±0.20 |
50.00 |
2.10±0.20 |
55.0- 5.0 |
5 |
25 |
| Ø120,0 |
5 |
От 120 и более |
0.80±0.20 |
60.00 |
2.20±0.20 |
65.0-115.0 |
5 |
15 |
| Ø150,0 |
- |
От 150 и более |
0.90±0.20 |
75.00 |
2.20±0.20 |
80.0-145.0 |
5 |
15 |
| Ø180,0 |
- |
От 180 и более |
0.95±0.20 |
90.00 |
2.30±0.20 |
95.0-175.0 |
5 |
15 |
Спецификация термоусаживаемой трубки W-1-PTCB (тонкостенная модификация)
| Размер (мм) |
До усадки (мм) |
После усадки |
Упаковка (м) |
Допуст. разм. обьекта |
| Внут. диаметр |
Средняя толщина стенки |
Макс. внут. диаметр |
Средняя толщина стенки |
| Ø1,0 |
1,50±0,3 |
0,10±0,05 |
≤0,65 |
0,20±0,10 |
200 |
0,7~1,0 |
| Ø1,5 |
1,90±0,3 |
0,10±0,05 |
≤0,85 |
0,20±0,10 |
200 |
0,9~1,4 |
| Ø2,0 |
2,35±0,3 |
0,13±0,05 |
≤1,00 |
0,22±0,10 |
200 |
1,1~1,8 |
| Ø2,5 |
2,80±0,4 |
0,13±0,05 |
≤1,30 |
0,25±0,10 |
200 |
1,4~2,3 |
| Ø3,0 |
3,40±0,4 |
0,13±0,05 |
≤1,50 |
0,28±0,10 |
200 |
1,6~2,7 |
| Ø3,5 |
3,80±0,4 |
0,13±0,05 |
≤1,80 |
0,28±0,10 |
200 |
1,9~3,2 |
| Ø4,0 |
4,40±0,4 |
0,15±0,05 |
≤2,00 |
0,30±0,10 |
200 |
2,1~3,6 |
| Ø4,5 |
4,70±0,4 |
0,15±0,05 |
≤2,30 |
0,35±0,10 |
100 |
2,4~4,0 |
| Ø5,0 |
5,50±0,4 |
0,15±0,05 |
≤2,5 |
0,32±0,10 |
100 |
2,6~4,5 |
| Ø6,0 |
6,50±0,4 |
0,15±0,05 |
≤3,0 |
0,32±0,10 |
100 |
3,1~5,4 |
| Ø7,0 |
7,5±0,4 |
0,15±0,05 |
≤3,5 |
0,32±0,10 |
100 |
3,7~6,3 |
| Ø8,0 |
8,5±0,5 |
0,15±0,05 |
≤4,0 |
0,32±0,10 |
100 |
4,2~7,2 |
| Ø9,0 |
9,5±0,5 |
0,15±0,05 |
≤4,5 |
0,35±0,10 |
100 |
4,7~8,0 |
| Ø10 |
10,5±0,5 |
0,15±0,05 |
≤5,0 |
0,35±0,10 |
100 |
5,2~9,0 |
| Ø11 |
11,5±0,5 |
0,18±0,05 |
≤5,5 |
0,40±0,10 |
100 |
5,7~10,0 |
| Ø12 |
12,5±0,5 |
0,20±0,05 |
≤6,0 |
0,40±0,10 |
100 |
6,2~11,0 |
| Ø13 |
13,5±0,5 |
0,20±0,05 |
≤6,5 |
0,40±0,10 |
100 |
6,7~12,0 |
| Ø14 |
14,5±0,5 |
0,20±0,05 |
≤7,0 |
0,40±0,10 |
100 |
7,3~13,0 |
| Ø15 |
15,5±0,5 |
0,20±0,05 |
≤7,5 |
0,40±0,10 |
100 |
7,8~14,8 |
| Ø16 |
16,5±0,5 |
0,22±0,05 |
≤8,0 |
0,40±0,10 |
100 |
8,3~15,8 |
| Ø18 |
18,5±0,5 |
0,22±0,05 |
≤9,0 |
0,42±0,10 |
100 |
9,3~17,0 |
| Ø20 |
20,5±0,5 |
0,22±0,05 |
≤10,0 |
0,45±0,10 |
100 |
10,5~19,0 |
| Ø22 |
22,8±0,5 |
0,25±0,05 |
≤11,0 |
0,45±0,10 |
100 |
11,5~20,5 |
| Ø25 |
25,5±0,5 |
0,25±0,05 |
≤12,5 |
0,45±0,10 |
50 |
12,5~25,5 |
|
